Závěsy pružinové pro malý zdvih

Typ 130780.1

Provedení:

Závěsy pružinové pro malý zdvih se dodávají v provedení podle obrázku. Závěsy jsou natřeny dle ČSN 130420.

Materiál opěrných desek:

Ocel: 11373.0

Příklad označení:

Pružinový závěs pro největší zatížení Pm 2500 kN se označí:
Závěs  2500 - typ 130780.1

Závěsy pružinové pro malý zdvih



Závěsná tyč

130630.1


Pm (N) D I průměr L kg
63 100 184 8 250 1,85
100 100 189 8 250 2,00
160 100 200 8 250 2,50
250 120 205 8 250 3,60
400 130 250 10 300 5,75
630 130 280 16 350 6,80


Typ 130790

Závěsy pružinové pro malý zdvihZávěsy pružinové pro malý zdvih

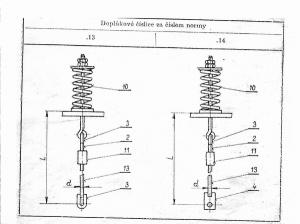

      Doplňková číslice za číslem normy
Závěs Označení F9 .11 .12 .13

.14

d   N L/min kg L/min kg L/min kg L/min kg
8 63 675 170 1.81 170 1,87 - - - -
8 100 950 165 2,02 165 2,08 - - - -
8 160 1895 155 2,50 155 2,56 - - - -
8 250 2960 150 3,64 150 3,70 - - - -
10 400 4085 180 5,51 180 5,54 455 5,76 455 5,79
12 400 4085 210 5,65 210 5,75 490 6,04 490 6,14
18 630 6300 250 7,21 245 7,31 540 7,93 535 8,03

Závěs v uspořádání podle doplňkových číslic .13 s ozačením 400 pro plné zatížení pružiny 4085 N o průměru d=12mm v délce L= 800mm se označí:

  • Závěs 400-12x800 ON 130790.13
